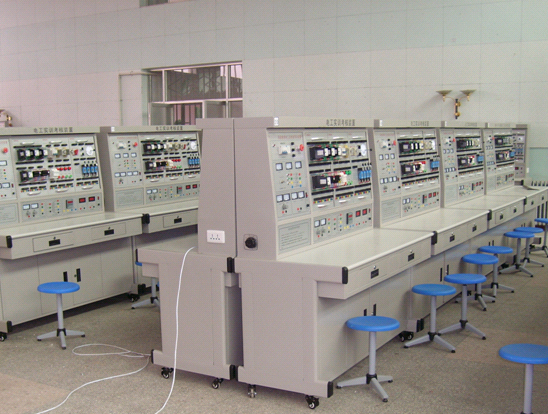

JG-9000 型高性能高级维修电工技能培训考核装置

一、 京工科业: 概述 :"JG-9000 型高性能维修电工及技能实训装置 " 是根据机械工业职业技能鉴定指导中心组织编写的《机械工人职业技能培训教材》研制生产的,可对《初级维修电工技术》《中级维修电工技术》《高级维修电工技术》教材中列出的电气控制线路和实用电子线路进行实际操作,快速掌握课程的实用技术与操作技能。具有针对性、实用性、科学性和先进性,该实训装置不仅可供学生学习锻炼,更是劳动鉴定部门、大中专院校、职校、技校初级、中、高级维修电工技能考核的理想设备。

二、特点
1 、电气控制线路或电子线路实验元器件都装在作为挂板的安装板上,操作

方便、更换便捷,可扩展功能或开发新实验;操作内容的选择具有典型性、实用性;
2 、操作台只需三相四线的交流电源即可投入使用,占地面积小,节约用房、减少基建投资;
3 、技能培训用的控制线路和配套的小电机经特殊设计 , 可模拟工厂各类电机的电力拖动系统 , 并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求;
4 、设有电压型漏电保护器和电流型漏电保护器,确保操作者的安全;各电源输出均有监示及短路保护等功能,各测量仪表均有可靠的保护功能,使用安全可靠;控制屏还设有定时器兼报警记录仪(服务管理器),为学生实验技能的考核提供了一个统一的标准。
京工科业: 三、技术性能
1. 输入电压:三相四线制 380V±10% 50Hz
2. 工作环境:环境温度范围为 -5 ~+ 40℃ 相对湿度< 85% ( 25℃ ) 海拔< 4000m
3. 装置容量:< 1.5KVA
4. 外形尺寸: 157×73× 150cm 3
四、实训项目
  (一)电力拖动部分
 1 、闸刀开关正转控制线路
 2 、接触器点动正转控制线路
 3 、具有自锁的正转控制线路
 4 、具有过找保护的正转控制线路
 5 、倒顺开关控制正反转控制线路
 6 、接触器联锁的正反转控制线路
 7 、按钮联锁的正反转控制线路
 8 、按钮接触器复合联锁控制线路
 9 、自动往返行程控制线路
 10 、接触器控制串联电阻降压起动线路
 11 、时间继电器控制串联电阻降压控制线路
 12 、手动 Y/ △降压起动
 13 、接触器控制 Y/ △降压起动
 14 、时间继电器控制 Y/ △降压起动
 15 、 QX3-13 型 Y/ △自动起动控制线路
 16 、半波整流能耗制动控制线路
 17 、全波整流能耗制动控制线路
 18 、 C620 车床电气控制线路
 19 、手动降压起动
 20 、单相运行反接制动控制线路
 21 、电动葫芦电气控制线路
 22 、 C6163 车床电气控制线路
 23 、控制电路联锁控制线路
 24 、主电路联锁控制线路
  (二) PLC 综合训练部分
 1 、与、或、非逻辑功能测试
 2 、定时器、计数器功能测试
 3 、跳转、分支功能测试
 4 、移位寄存器实训
 5 、数据处理功能实训
 6 、微分、位操作实训
 7 、艺术彩灯造型的 PLC 控制
 8 、 PLC 控制三相异步电动机自锁正转控制
 9 、 PLC 控制三相异步电动机正反转控制
 10 、 PLC 控制三相异步电动机 Y/ △启动控制
 11 、 PLC 控制三相异步电动机降压启动控制
 12 、 PLC 控制三相异步电动机能耗制动控制
 13 、 PLC 控制 C620 车床电气控制线路
 14 、 PLC 控制 C6163 车床电气控制线路
 15 、 PLC 控制电动葫芦电气控制线路

(三)变频器的电机拖动与控制实训(变频器实训 组件

1. 变频器的认识;

2. 变频器的参数设定与操作;

3. 变频器的面板控制;

4. 变频器的电位控制;

5. 变频器的电压控制;

6. 变频器的电流控制;

7. 变频器的多段速控制;

8. 三相异步电动机的变频调速。

(四) PLC 、变频器的电机拖动与控制实训

1. 基于 PLC 通信方式的多段速选择变频调速;

2. 基于 PLC 通信方式的变频器开环调速;

3. 基于 PLC 通信方式的变频器闭环调速;

4. 基于 PLC 模拟量方式的变频器闭环调速。

(五)触摸屏实验室

1 .基于触摸屏控制方式的基本指令编程练习

2 .触摸屏组态控制三相异步电机正反转实训

3 .触摸屏控制直流电机调速实训

4 .触摸屏控制变频器调速



五、装置的配备
( 一 ) DW01 电源、仪器控制屏

控制屏为铁质双层亚光密纹喷塑结构,铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下:
1 、主控功能板
(1) 三相四线电源输入,经漏电保护器后,经过总开关 , 由接触器通过起、停按钮进行操作;
(2) 设有 450V 指针式交流电压表三只,指示电源输入的三相电压;
(3) 定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定实验时间、定时报警、切断电源等功能;还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数 , 为学生实训技能的考核提供一个统一的标准。
2 、交、直流电源
(1) 励磁电源:直流 220V/ 0.5A ,具有短路保护。
(2) 电枢电源:直流 0 ~ 220V/ 2A 连续可调电源一路,具有短路保护。
(3) 直流稳压电源: ±12V/ 0.5A 两路,+ 5V/ 0.5A 一路,具有短路软截止自动恢复保护功能。
(4) 交流电源: ① 、设有变压器一组,变压器原边根据不同的接线可加 220V ,也可以加 380V 交流电源,合上开关后,变压器副边即可输出 36V 、 110V 、 20V 、 20V 、 12V 、 6.3V 的交流电压; ② 、设有单相调压器一组,可得到交流 0 ~ 250V 可调电压; ③ 、控制屏设有单相三极 220V 电源插座及三相四极 380V 电源插座。
3 、交、直流仪表
(1) 交流电压表: 0 ~ 500V 带镜面交流电压表一只,精度 1.0 级。
(2) 交流电压表: 0 ~ 5A 带镜面交流电流表一只,精度 1.0 级,具有超量程报警、指示、切断总电源等功能。
(3) 功率、功率因数表:由微电脑、高精度 A/D 转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度,在硬、软件上均分八档区域,自动判断、自动换档。功率测量精度 1.0 级,电压、电流量程分别为 450V 、 5A ,测量功率因数时还能自动判断负载性质(感性显示 "L" ,容性显示 "C" ,纯电阻不显示),可储存 15 组数据,供随时查阅。
(4) 直流电压表:直流数字电压表 1 只,测量范围 0 ~ 300V ,三位半数显,输入阻抗为 10M Ω ,精度 0.5 级。
(5) 直流电流表:直流数字电流表 1 只,测量范围为 0 ~ 5A ,三位半数显,精度 0.5 级,具有超量程报警、指示、切断总电源等功能。
4 、整流二极管: IN5408 四只
(二)实验桌
实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、而磨高密度板、结构坚固,造型美观大方。桌子左右各设有两个抽屉(带锁)。
(三)实验组件
1 . DW-01 维修电工实训组件(一)
挂箱上装有热继电器、交流接触器 380V 、按钮指示灯( 6.3V ),接线端子等。
2 . DW-02 维修电工实训组件(二)
挂箱上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触 器、接线端子等。
3 . DW-03 维修电工实训组件(三)
挂箱上装有螺旋式熔断器、转换开关、电磁阀、十字开关、行程开关等。
4 . DW-04 维修电工实训组件(五)
挂箱上装有交流过电流继电器、直流过电流继电器、整流器、日光灯管、接线端子排等。
6 . PLC 主机挂箱
配三菱 FX1N-40mR 主机,集成数字量 I/O ( 24 路数字量输入, 16 路数字量输出), RS-422 通讯口, SC-09 通讯编程电缆及转接输入输出口、开关等。随机配置仿真教学软件及工控组态软件。
7 . PLC 实训演示挂箱

序号

编号

控制对象实训模块

实训教学目标

1

BH2

装配流水线 / 十字路口交通灯

通过对“生产流水线”顺序加工过程及十字路口交通灯路况信号控制,

掌握顺序控制指令的编写方法。

2

BH3

水塔水位 / 天塔之光

通过对“水塔水位”和“储水池水位”变化过程的判断,了解简单逻辑控制指令的编写方法。

通过对天塔之光闪亮过程的移位控制,掌握移位寄存器指令的编写方法。

3

BH4

自动送料装车 / 四节传送带

通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制,

掌握较复杂逻辑控制指令的编写方法。

4

BH5

多种液体混合装置

通过对“液体混合装置”中不同液体比例及液体混合时搅拌时间的控制,

掌握条件判断指令及各种不同类型的定时器指令的编写方法。

5

BH6

自动售货机

通过对用户投币数目的识别和自动售货机中各种“货物”的进出控制,

掌握各种计数器指令及比较输出指令的编写方法。

6

BH7

自控轧钢机 / 邮件分拣机

通过对自控轧钢机和邮件分拣机材料(“钢锭“邮件”)来料数量

、来料类别识别及对各种执行器(例如“电机”)启停时序的控制,

掌握数值运算指令及中断指令的编写方法。

7

BH8

机械手控制 / 自控成型机

通过对机械手停留“位置”及自控成型机各方向“液缸位置”的控制,

掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。

8

BH9

加工中心

通过对加工中心中各方向“电机”运行方向及“刀库”进出刀、换刀过程的控制,

掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力。

9

BH10

四层电梯

通过对一个完整的四层电梯模型的综合控制,初步掌握 PLC 控制系统的分析、

I/O 分配、设计 I/O 接线图、接线、编程、调试等工作过程的综合知识。

8 .变频器实训挂箱
配置三菱 FR-D720 变频器,带有 RS485 通讯接口及 BOP 操作面板。
9 .工控组态软件一套:
打开软件编程环境,任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图,并进行实训动态跟踪教学。
10 . PLC 仿真实训软件一套:
( 1 )通过 PLASH 虚拟环境实时显示 PLC 的运行状态
( 2 )可以实现 PLC 虚拟接线,并对接线进行错误检查
( 3 ) PLC 编程训练、 PLC 程序编写测试等功能
( 4 )实现 PLC 运行模拟,对错误程序进行检查
