太阳能光伏发电实验实训装置

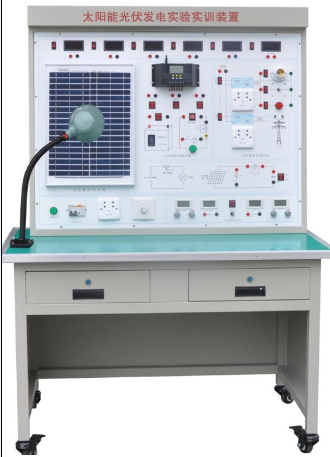

JG -PV02 太阳能光伏发电实验实训装置


主要功能:

JG -PV02 太阳能光伏发电实验实训装置

太阳能光伏发电实验实训装置 所配控制器采用串联式PWM充电控制方式,使充电回路的电压损失较原二极管充电方式降低一半,充电效率较非PWM高3-6%;过放恢复的提升充电,正常的直充,浮充自动控制方式有利于提高蓄电池寿命。多种保护功能,包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护,具有自动恢的输出过流保护功能,输出短路保护功能。



一、主要技术指标及规格:
1.太阳能电池组具体参数如下:
◆ 峰值功率:20W
◆ 最大功率电压:17.5V
◆ 最大功率电流:1.95A
◆ 开路电压:22V
◆ 短路电流:1.65A
2.太阳能控制器具体功能如下
◆ 使用单片机和专用软件,实现智能控制,自动识别24V系统。
◆ 采用串联式PWM充电控制方式,使充电回路的电压损失较原二极管充电方式降低一半,充电效率较非PWM高3-6%;过放恢复的提升充电,正常的直充,浮充自动控制方式有利于提高蓄电池寿命。
◆ 多种保护功能,包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护,具有自动恢的输出过流保护功能,输出短路保护功能。
◆ 具有丰富的工作模式,如光控,光控+延时,通用控制等模式。
◆ 浮充电温度补偿功能。
◆ 使用了数字LED显示及设置,一键式操作即可完成所有设置,方便直观。
3.蓄电池:一般为铅酸电池,具有如下特点:
◆ 蓄电池容量:12V 7AH
◆ 自放电率低
◆ 使用寿命长
◆ 深放电能力强
◆ 充电效率高 工作温度范围宽
4.离网逆变器:正弦波逆变器,具体功能参数如下:
◆ 修正弦波输出(失真率<4%)
◆ 输入输出完全隔离设计
◆ 能快速并行启动电容、电感负载
◆ 三色指示灯显示,输入电压,输出电压,负载水准和故障情形
◆ 负载控制风扇冷却
◆ 过压/欠压/短路/过载/超温保护
5.光伏并网逆变模块
◆ 实现DC-AC变换,
◆ 输出电压:220VAC
◆ 输入电压:DC12V
◆ 正弦波正弦波输出,输出电流与电网电压同相位。
◆ 逆变器正常工作温度范围-25 ℃ ~+60 ℃ ,防护等级IP20;
6. 负载模块:
◆ 直流负载包括:LED灯
◆ 交流负载包括:交流LED灯、交流节能灯
◆ 在功率允许范围内,可外挂直、交流负载
7. 显示测量模块
数显直流电压表,数显直流电流表,数显交流电压表,数显交流电流表。
8. 光伏软件
实时显示光伏发电系统的充电电流,负载电流,蓄电池电压等技术参数,完成实验时数据的读取,监测太阳能电池组的电压和电流等。
二、辅助模块
1. 外网电源模块
220V交流电;辅助直流稳压系统:输出电流 2(A),输入电压 220(V),输出电压 32(V),输出功率 64(W),频率范围 50/60(HZ)。
2. 辅助照明模块
辅助人工高亮度光源系统,亮度可调整。
3. 支撑部件
全钢制结构,桌面采用1mm厚钢板折边而成,框架采用40*60*2方管,经酸洗磷化加热喷塑处理。尺寸为1500*1000*750mm.
三、实验项目:
实验一 太阳能光伏板能量转换实验
实验二 环境对光伏转换影响实验
实验三 太阳能电池光伏系统直接负载特性实验
实验四 太阳能控制器工作原理实验
实验五 接反保护实验
实验六 太阳能控制器对蓄电池的过充保护实验
实验七 太阳能控制器对蓄电池的过放保护实验
实验八 夜间防反充实验
实验九 离网型逆变器工作原理实验
实验十 独立光伏发电实验
实验十一 光伏并网发电实验
四、主要设备清单:

序号

名 称

型 号

数量

单位

1

实验台

1

2

太阳能电池板

1

3

离网逆变电源

1

4

太阳能控制器

1

5

蓄电池

1

6

实验负载

1

7

人造光源

1

8

使用手册

1
