液液传质系数测定实验装置

液液传质系数测定实验装置

型号: JGJK-627

产品简介 :

1 、了解实验设备的结构和特点,掌握用刘易斯池测定液液传质系数的方法。

2 、 学习流动状况、物系性质对液液传质的影响。

3 、测定 Co 、 Cw 对 t 的关系曲线图。

4 、计算传质系数 Kw 、 Ko 。

5 、讨论搅拌速度与传质系数的关系。

6、可实现移动终端扫装置上和说明书上二维码,能够获取装置教学视频介绍。该视频是本实验装置的教学视频,学生可课前预习或者进入实验室后观看装置操作流程及注意事项。

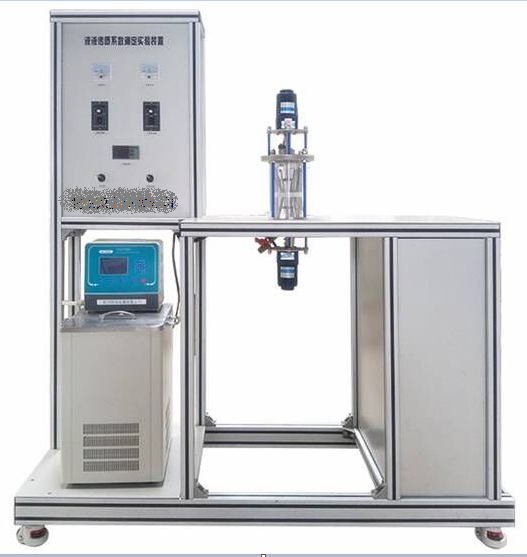

产品参考图片:

主要功能: 液液传质系数测定实验装置

技术指标

说 明

装置功能

1 、了解实验设备的结构和特点,掌握用刘易斯池测定液液传质系数的方法。

2 、 学习流动状况、物系性质对液液传质的影响。

3 、测定 Co 、 Cw 对 t 的关系曲线图。

4 、计算传质系数 Kw 、 Ko 。

5 、讨论搅拌速度与传质系数的关系。

6、可实现移动终端扫装置上和说明书上二维码,能够获取装置教学视频介绍。该视频是本实验装置的教学视频,学生可课前预习或者进入实验室后观看装置操作流程及注意事项。

主要配置

玻璃刘易斯池、数显转速表、直流电动机、超级恒温水浴、分液漏斗、升降台、搅拌装置、温控仪表、 高品质铝合金型材框架 。

公用设施

电:电压AC220V,功率1.5KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。

实验物料: 水--醋酸--醋酸乙酯

技术参数

1 、运行环境:温度 0-40 ℃,相对湿度:≤ 90%RH ,电源:电压: 220V ;电流: 15A 。

2 、玻璃刘易斯池容积: 900ml ,玻璃留易斯池内径×高度: 0.1 × 0.12m ; 聚四氟乙烯界面环,孔径 3.8cm 2 。   釜底部安装升降台可以升级调节高度。
3 、搅拌装置:转速 0 ~ 500 转 / 分。 搅拌速度无级调速。
4 、恒温水浴: 0--100 ℃,控温精度 0.5 ℃;温度计: Pt100 。

5 、管路、管件及阀门均为 304 不锈钢。

6 、仪表柜为 304 不锈钢内外喷塑。

7 、正泰电器:接触器、开关、漏电保护空气开关。

8、外形尺寸:1400×550×1700mm(长×宽×高),外形为可移动式设计, 带刹车轮, 高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。

9、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。

测控组成

变量

检测机构

显示机构

执行机构

电机转数

霍尔开关

转数显示仪

调速器

温度

PT100 铂电阻

数字温度仪表

自动控温
